Лёгкие на вид, сложные по сути: что стоит за проектированием настилов, павильонов и лестниц

Настил у воды, беседка в саду, небольшая смотровая площадка или лестница на склоне редко воспринимаются как сложные сооружения. В готовом ландшафте они выглядят естественно, почти незаметно соединяя разные уровни, маршруты и зоны отдыха. Именно такой результат и нужен. Но внешняя лёгкость возникает не сама по себе. За ней стоят расчёты, работа с рельефом, выбор конструктивной схемы, деталировка узлов и понимание того, как объект будут изготавливать, доставлять и собирать на площадке.

Проблемы начинаются, когда средовой объект считают второстепенным элементом благоустройства, который можно подробно разработать уже во время строительства. Тогда многие вопросы приходится решать неосредственно на площадке. Из-за этого меняются пропорции, появляются случайные опоры и соединения, а построенный объект начинает отличаться от первоначального замысла.

В компании «Илья Мочалов и Партнёры» мы относимся к таким сооружениям как к отдельным полноценным проектам. Это позволяет заранее связать архитектурную идею с конструкциями и добиться того, чтобы придуманная форма могла быть точно и рационально реализована.

Средовое сооружение работает сразу в нескольких системах

Даже небольшой настил не существует сам по себе. Он продолжает пешеходный маршрут, формирует место для отдыха, взаимодействует с посадками и меняет восприятие пространства. При этом конструкция опирается на конкретный грунт, проходит по рельефу, принимает эксплуатационные нагрузки и постоянно находится под воздействием осадков, влажности и перепадов температуры.

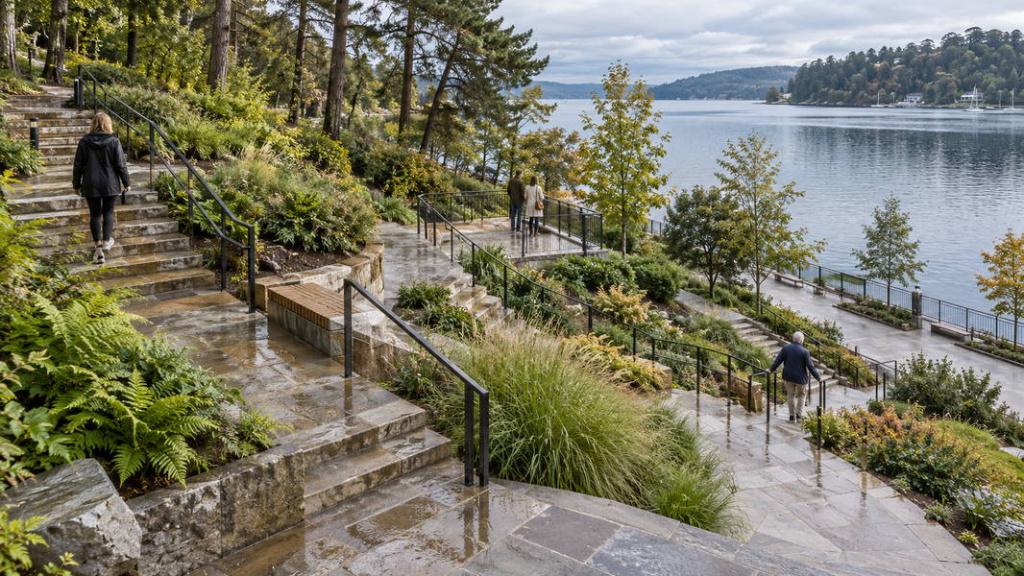

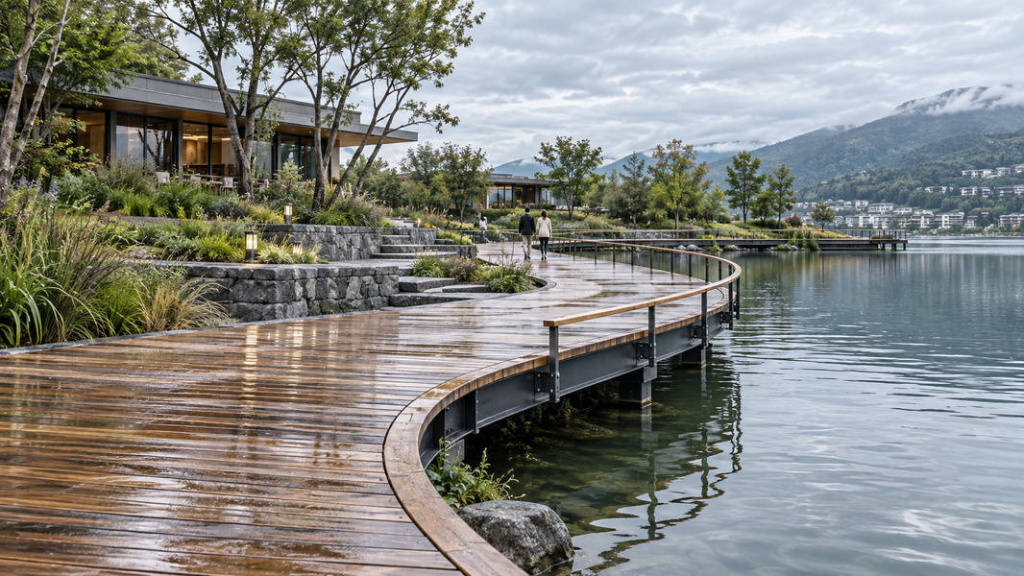

Размер в данном случае не определяет сложность. Для лестницы на рельефе важны точные высотные отметки, уклоны, ограждения и сопряжения с дорожками. Криволинейный настил необходимо увязать с радиусами, направлением доски, шагом несущих элементов и расположением опор. Ошибка в одном решении отражается на остальных.

Поэтому ландшафтное проектирование начинается не с отдельного красивого объекта, а с его места и роли на территории. Мы учитываем геологические условия, рельеф, климатические данные, существующее и проектируемое озеленение, характер движения людей и предполагаемую интенсивность использования. Только после этого архитектурная форма получает конструктивное основание.

Архитектура и конструктив развиваются одновременно

На практике архитектурную и конструктивную части невозможно последовательно отделить друг от друга. Раскладка и направление доски задают положение лаг и балок. Траектория ограждения влияет на расположение стоек и устройство цоколя. Уклон и конфигурация кровли связаны с несущей системой, снеговыми нагрузками и отводом воды.

Если сначала полностью нарисовать форму и лишь затем пытаться разместить внутри неё конструкцию, потребуются компромиссы. Несущие элементы могут нарушить исходные пропорции, усложнить узлы или сделать изготовление неоправданно дорогим. Поэтому архитектор и конструктор принимают ключевые решения совместно.

Состав документации зависит от сложности объекта. Архитектурные решения — раздел АР — описывают пространство, внешний облик, геометрию и сценарий использования. Конструктивные решения — КР — определяют несущий каркас, сечения элементов, нагрузки и узлы. Для относительно простого цельного сооружения эти данные могут быть объединены в разделе архитектурно-строительных решений — АС.

Если объект требует специальных расчётов, нестандартных узлов или участия профильных специалистов, разделы целесообразно выпускать отдельно. В техническом задании при этом важно определить состав работ и границы ответственности между участниками проекта.

Безопасность связана с конкретной площадкой

Безопасность средового сооружения нельзя обеспечить одним набором типовых узлов. Даже проверенная конструкция должна быть соотнесена с условиями площадки: характеристиками грунтов, перепадом высот, ветровой и снеговой нагрузкой, влажностью и режимом эксплуатации.

В своей работе мы сохраняем удачные решения в банке типовых узлов и принципиальных схем. Такая база ускоряет проектирование и позволяет опираться на накопленный опыт. Но она не превращает проекты в набор одинаковых деталей. Каждый узел необходимо проверить и при необходимости адаптировать к конкретному объекту. Для сложных расчётов мы привлекаем профильных специалистов, а при работе с определёнными материалами и изделиями консультируемся с производителями.

Документация должна отвечать на вопросы строителя

Хороший чертёж — это не изображение объекта и не формальный набор листов. Это инструкция, по которой архитектурная идея превращается в реальное сооружение. Документация должна соответствовать требованиям СПДС и техническому заданию, но её качество определяется не только наличием обязательных обозначений.

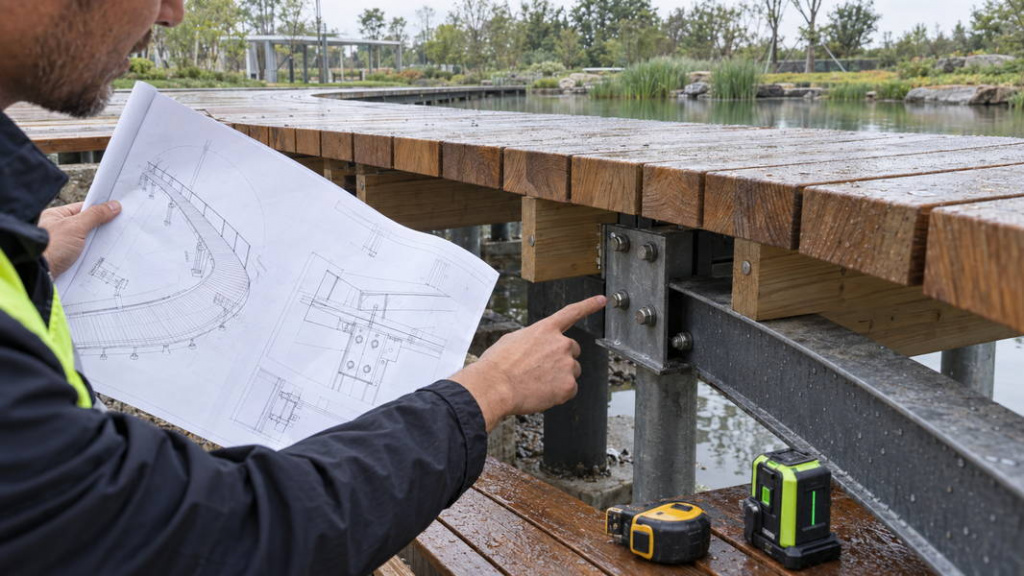

На листах должны быть показаны именно те сведения, которые необходимы для изготовления и монтажа: размеры, отметки, материалы, сечения, места соединений и последовательность сопряжения элементов. Если принципиальное решение не зафиксировано в проекте, его всё равно придётся принять — только уже на стройке. И, скорее всего, это будет сделано без того объёма информации, которым располагала проектная команда.

Полнота документации защищает проект от случайных изменений. Строителю должны быть понятны не только размеры деталей, но и логика объекта: какие элементы определяют образ и где отступление нарушит работу конструкции.

Единый стиль чертежей — не вопрос декора

Для всех разделов мы используем единые принципы компоновки листов, маркировки, цветовой палитры, шрифтов и иерархии линий. На первый взгляд это может показаться исключительно вопросом оформления. В действительности графический язык напрямую влияет на скорость и точность работы с документацией.

Когда одинаковые элементы обозначаются одинаково, а листы собраны по понятной системе, документацию проще читать, проверять и согласовывать. Это особенно важно в больших комплектах, которыми одновременно пользуются архитекторы, инженеры, заказчик, подрядчики и производители.

Унификация не отменяет индивидуальность

Повторяемые правила часто связывают с упрощением и потерей авторского характера. Но в проектировании средовых объектов унификация работает иначе. Мы стандартизируем не сам образ, а те процессы и данные, которые нет смысла каждый раз изобретать заново: состав раздела, условные обозначения, маркировку, правила оформления и базовые конструктивные принципы.

Благодаря этому новый проект начинается с проверенной основы, а время команды уходит на то, что действительно делает объект уникальным: пропорции, пластику, материалы и связь с ландшафтом.

Особенно хорошо это видно на объектах со сложной геометрией. Свободная криволинейная форма требует не меньшей, а большей точности. Радиусы, уклоны, отметки и шаг несущих конструкций должны быть разложены на однозначные и проверяемые параметры. Чем естественнее должна выглядеть линия в построенном объекте, тем строже обычно устроена документация, по которой её создают.

Проектирование продолжается до способа монтажа

Архитектурную форму необходимо изготовить, доставить на объект и собрать в реальных условиях площадки. Если сооружение невозможно перевезти или смонтировать целиком, его заранее делят на сегменты, разрабатывают соединения и предусматривают монтажные приспособления.

Если задуматься об этом слишком поздно, технологические ограничения начинают диктовать архитектуру. Видимые стыки появляются в случайных местах, сечения увеличиваются, а форма упрощается уже после согласования концепции. Когда изготовление и монтаж учитываются с самого начала, эти ограничения становятся частью проектного решения и не разрушают образ.

Поэтому производителей и подрядчиков полезно подключать ещё на этапе проектирования. Их экспертиза позволяет проверить доступность материалов, возможности оборудования, способы обработки и сборки. В результате объект получается не только выразительным, но и реализуемым, долговечным и экономически обоснованным.

Почему нельзя оставлять ключевые решения на стройку

Недостаточная проработка средового сооружения редко приводит к одной большой ошибке. Чаще возникает цепочка небольших отклонений. Меняется положение опоры, вслед за ним — рисунок настила. Из-за неучтённого перепада приходится добавлять ступень. Новый уклон влияет на ограждение, а изменённый узел вступает в конфликт с посадками или системой водоотведения.

По отдельности каждое решение может казаться допустимым, но вместе они меняют объект. Увеличивается стоимость работ, появляются переделки, усложняется обслуживание, сокращается срок службы. Исчезает точность, благодаря которой сооружение должно было стать органичной частью ландшафта.

Это не всегда следствие низкого качества строительства. Нередко подрядчик просто вынужден отвечать на вопросы, которые не получили ответа в документации. Чем полнее проект и чем раньше архитектурная идея согласована с конструкциями и технологией, тем меньше подобных решений приходится принимать в спешке.

От выразительной идеи к точно построенному объекту

Хорошо спроектированный настил, павильон или лестница не демонстрируют сложность проделанной работы. Они выглядят естественными и уместными. Человек проходит по маршруту, пользуется ограждением и не задумывается о том, как устроены опоры или отводится вода.

Именно в этом проявляется качество средового объекта. Безопасность, полнота документации и единый проектный язык создают надёжную основу, а унификация освобождает время для работы с архитектурой. Замысел при этом не остаётся красивой картинкой: он проходит весь путь — от линии на эскизе до конкретного узла, детали и последовательности монтажа.

Для нас проектирование заканчивается не тогда, когда найдена выразительная форма, а тогда, когда понятно, как воплотить её без потери смысла, качества и связи с окружающим ландшафтом.
